三防漆涂覆工艺全解析:刷涂、喷涂、浸涂与选择性涂覆对比
  • 文案来源:SIRNICE
  • 发布时间:2026-08-25
  • 关注:4

在电子制造流程中,PCB板三防漆涂覆是提升产品环境可靠性的核心工序,其涂层的均匀度、致密性与一致性,直接决定了产品的防水、防潮、防盐雾能力。当前业内主流三防漆涂覆工艺分为手工刷涂、常规喷涂、整板浸涂与选择性涂覆四类,企业需根据生产批量、精度要求和成本预算灵活选择。

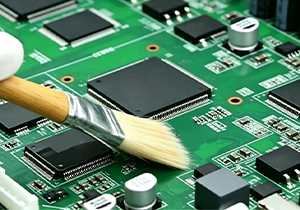

手工刷涂——最基础的三防漆涂覆方式,依靠人工用毛刷将三防漆涂刷于板面。优势在于设备投入极低、操作灵活,无需专用产线,适用于研发打样、小批量试产及大型异形板的局部补涂。短板同样明显:人工一致性差,涂层厚度难以精准控制,易出现刷痕、气泡、漏涂,生产效率低下,且高度依赖操作人员熟练度,仅适合低精度、小批量场景。





常规喷涂——分空气喷涂与无气喷涂,通过喷枪将三防漆雾化后覆盖板面。相比刷涂,喷涂在效率与表面均匀度上有明显提升,设备投入中等,是中小批量生产的常见选择。但涂料浪费较严重,漆雾扩散易污染车间环境,且连接器、接插件等禁涂区需提前遮蔽,后续揭除遮蔽耗时较长;同时板边易产生流挂,涂层厚度均匀性仍存局限。





整板浸涂——将电路板完全浸入三防漆槽,取出沥干后固化。其最大优势是涂层覆盖全面,即便是元件引脚底部、板间缝隙等复杂部位也能形成完整防护,且批量效率极高,适合结构简单、产量大的工控电源及普通家电控制板。但该工艺涂料用量大,换料换色成本高,涂层厚度难精确调控,易出现流挂和厚薄不均,且无法规避禁涂区域,不适用于精密电子组件。

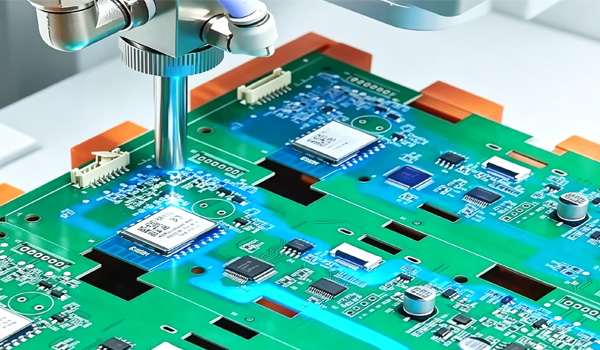

选择性涂覆——当前高端制造的主流三防漆涂覆工艺,通过数控设备精准控制涂覆头,仅在指定区域完成作业。该工艺精度可达毫米级,无需预先遮蔽,涂料利用率高达90%以上,产品一致性强,并可对接自动化产线实现规模化生产,适配汽车电子、医疗设备、工业控制等高可靠性场景。唯一局限是设备前期投入较高,新品需单独编程调试,更适合稳定量产的成熟产品。





施奈仕全系列三防漆产品兼容上述所有主流工艺,并可依据客户生产场景提供产品选型、工艺指导、样品测试等技术支持,助力企业在保障防护效果的前提下,实现效率与成本的最优平衡。
